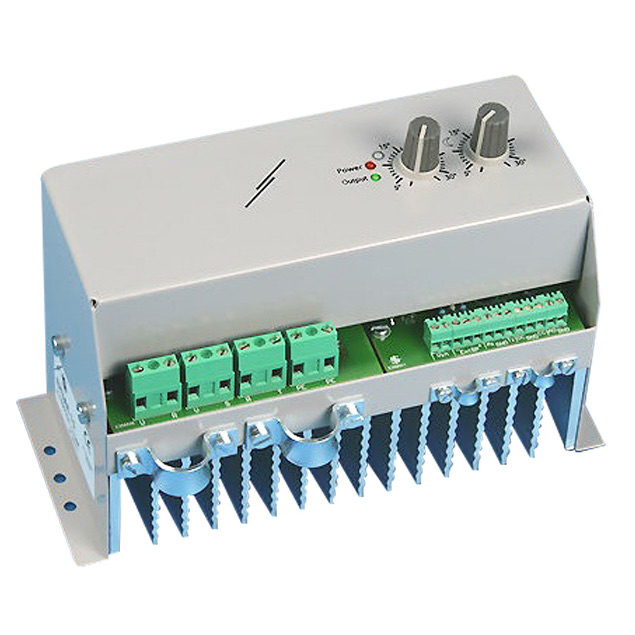

Пропорциональные регуляторы электрических нагревателей EH3C4-15 предназначены для поддержания температуры воздуха в системах вентиляции и отопления путем обеспечения плавного регулирования резистивной трехфазной (400 В) нагрузки электрокалорифера. Регуляторы подключаются последовательно между источником питания и электрическим нагревателей.
Регулятор EH3C4-15 прост в установке и может использоваться с датчиками температуры PT500 (например, FLTSN-P500-010 или ROTSN-P500). Контроллер использует широтно-импульсное регулирование (ШИМ): соотношение между временем включения и выключения изменяется в зависимости от требуемой мощности нагрева.
Точность регулирования температуры выше, чем при обычном симисторном управлении, что способствует экономии электроэнерги. Отсутвие движущихся частей при включении-выключении нагрузки исключает механический износ устройства. Ток переключается при переходе через ноль, чтобы устранить помехи в сеть.
EH3C4-15 имеет защиту от перегрева с автоматическим сбросом, светодиодную индикацию питания и выхода нагрузки. Ручки на передней панели используются для регулировки уставок температуры (дневной и ночной). Устройство также может управляться с помощью внешнего сигнала от другого контроллера или системы BMS. Можно подключить внешний потенциометр (например, MTP-X10K-NA).
Аналоговый выход (0-10 В или 0-20 мА) доступен для подключения ведомых контроллеров EH3A4 или любых других устройств, поддерживающих данные сигналы управления (например, регулятор EVSS)
Напряжение питания 380-440 В V AC
Максимальная нагрузка — 22 А на фазу (до 15кВт), мин. нагрузка — 2 А
Защита от перегрева с автоматическим сбросом и отключением
Диапазон задания уставки температуры 5…30 °С
Не требуется дополнительных радиаторов
Для настенного монтажа и монтажа на DIN-рейку
Светодиодная индикация
Сигнал контроля температуры 0-10 В / 0-20 мА
Низкое рассеивание мощности при полной нагрузке
Температура окружающей среды -10 … + 50 °С, без конденсации
Макс. влажность окружающей среды — 90%
Степень защиты IP20
